CG2-150D 厚板仿形切割机

“CG2-150D”仿形切割机是高效、经济的切割机新产品,该机器内部结构设计合理;外表美观大方。机身采用铝锭精密压铸而成。按样板可切割各种零件图形,切割表面质量好,精度高,适用于批量生产同一形状切割零件。机身较小,而切割范围广,不仅适合企业工厂使用,也适合野外工作。除适用性外,还具备许多优越性:调速系统采用了具有优越性的可控硅整流器具有以下特点:能在规定的范围内均匀调速,而不会以使电动机性能发生变化,速度控制也很稳定。用较小的控制电压能直接电动机转速,其控制能损耗很小。电气系统部分的升温对电机影响很小,使用寿命长且维修方便。割炬位于基臂下面,当基臂沿样板边缘板移动,割炬可以正确地割出与样板相同的形状。

视频

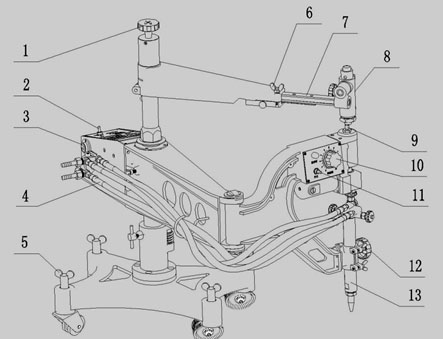

描述

1.形臂升降手轮:松开形臂栓紧螺丝,调节该手轮可使形臂总成总升总降。



7.横移杆:在横移杆的断面上设有标尺,可参照刻度对模板进行水平调节。

2.电源开关

3.电源插座



8.样板架:用于固定样板,还可以垂直调节板的上下高度。

4.输送气体的软管:安装在分配器与割炬之间,共四根。分为预热氧、切割氧、燃气和压力开关供气。



9.磁性头



10.调速旋纽:沿“10”方向旋转该钮可使装置移动加快。

5.底脚螺丝:在钢板上调节机器水平



11.方向调节开关:改变机器磁性头的旋转方向。

6.形臂横移杆锁定螺丝:当模板的位置选定后,通过锁定螺丝将横移杆锁定在形臂内。



12.割炬升降手轮



13.割炬

技术规格

技术规格

1.重量(主体部件)

:58.5kg

2.装置尺寸

:1190mm×335mm×1000mm

3.调速控制

:可控硅控制

4.电源

:220V 50HZ

5.切割速度

: 50~750/mm/min

6.切割厚度

: 8~200mm

7.切割圆直径

: ø20~ø600mm

8.切割直线长度

:1200mm

9.切割长方形尺寸

:400mm×900mm, 450mm×750mm

10.电机

: 55/ZYT DC110V24W 转速3600r/min

装箱单

将装置小心地从包装箱中取出。检查各部件以确认其完整无缺。下列为标准配置零部件装箱清单。



1.主机

1台

2.割炬气路总成

1套

3.割嘴

3只(乙炔)

4.电源线

1条

5.说明书,合格证

各1份

6.进气接头

1套

标准附件

1.割圆装置

1套

2.平衡锤

1套

3.圆盘样板

1个
