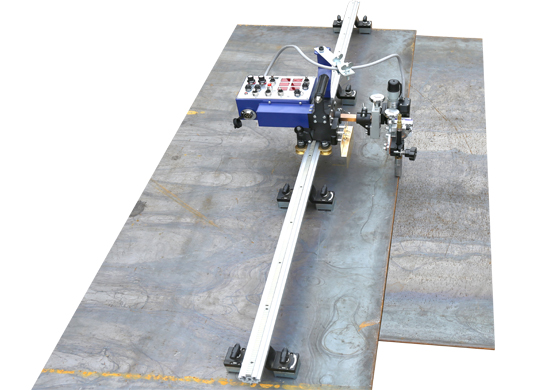

HK-100摆动式焊接小车是自动装置，一次焊接可以获得较宽的焊缝。摆动速度、摆动角度、中心偏移位置、和左右停留时间均可调整，适合各种不同规格的焊道。非焊接状态下的小车行走速度为最大值（800mm./min）。注意：由于焊接小车向气保焊机是常通信号，且焊接不可避免地留有残端，故设置和焊接时焊机的自保回路开关必须关闭……OFF。如果设置成开（ON），则焊接小车停止行走，电弧却不会熄灭。
HK-100由小车本体、控制箱，X-Y滑块，焊枪夹具，导向轮，直线导轨等部件组成。
1.小车主体：也是小车的驱动装置，包括电机，行星减速箱，驱动齿轮、导向轮等。
2.控制箱:可以调节小车的所有动作，详细内容参考后续的“控制面板说明”
3.横移装置：在焊接直条缝（如集装箱）利用此装置调整焊炬位置，避免频繁地移动导轨。
4.焊炬微调滑块:是调节焊枪位置的装置，焊接当中可以进行上下左右的微调。
5.摆动器：焊接过程中各种焊接模式需他来执行。
6.焊枪夹持器:是固定焊枪的装置，维修及调整是方便焊枪的拆卸。焊炬一定要夹紧，注意不要夹在导电部位，则会导致短路或电击。
7.电源插座：此为外接电缆插座，机器的接地线也与此插座相连，
此电缆插座负责小车与送丝机的连接及电力供应。（电缆的另一端有两个分支，一个接送丝机，另一个接电源。）
8.手柄：移动本装置，请握紧此手柄。
9.离合手柄，扳动此手柄可以很方便的让小车在轨道上自由移动。
10.直线导轨。方便小车的行走路线。安装有强力永磁磁铁，让导轨牢固地吸附工件之上，以适应各种焊接需求。
11.磁铁：强力离合式磁铁，要移动导轨时请将所有磁控开关旋至“OFF”。
12.导向轮：沿着母材面滚动，引导准确焊接部位的装置。
13.焊枪：直枪或弯枪，用户选购。
主要技术参数
|
1.外形尺寸 |
430mm×280mm×290mm |
|||
|
2.机器重量 |
8.4Kg（包括摆动器） |
|||
|
3.工作电源 |
24V |
|||
|
4.摆动电机 |
DC24V |
|||
|
5. 焊接速度 |
150～800mm/min（以数码管显示） |
|||
|
6. 驱动方式 |
齿轮齿条 |
|||
|
7. 焊枪调整范围 |
上下 |
40mm |
||
|
左右 |
120mm |
|||
|
作业角调节范围 |
±60° |
|||
|
进行角调节范围 |
10° |
|||
|
8.操作功能 |
1. 选择行走方向 |
前和后 |
4. 左右停留时间 |
0～2.5 s |
|
2. 摆动速度 |
0～100 |
5. 偏移距离设置 |
0～±8° |
|
|
3. 摆动角度： |
±15° |
|
|
|
|
9.摆动模式选择 |
|
|||
焊接工艺参数
|
焊丝直径 焊接参数 |
Φ1.2mm |
Φ1.4mm |
Φ1.6mm |
|
|
电流（A） |
平焊 |
120-300 |
150-380 |
180-430 |
|
平角焊 |
120-280 |
150-320 |
180-380 |
|
|
横焊 |
120-280 |
150-300 |
180-330 |
|
|
电压（U） |
① U＝14+0.051 ② 300A以下时U=0.041+16±1.50 ③ 300A以上时U=0.041+20±2.0 |
|||
|
喷嘴与工件间的距离（H） |
1200A以下时 H=10～15mm 2200～350A时 H＝15～20mm 3350～500A时 H＝20～25mm |
|||
|
焊丝伸出长度（L） |
一般取焊丝直径的１０倍左右，即L=10d |
|||
装箱清单
用户收到包装箱后，请对照如下清单核对箱中部件是否齐全。以下为标准装箱清单。
|
1. |
整机 |
1台 |
|
2. |
直线导轨（1.8米） |
1根 |
|
3. |
标准电源线 220V/16M |
1根 |
|
4. |
保险（2A） |
2只 |
|
5. |
内六角扳手 |
1套 |
|
6. |
说明书，合格证 |
各1份 |
