HK-8H 型材自动焊接小车H型钢焊接

体积小,重心低,制作轻巧,便于携带。高强磁性磁铁明显增强了仿形操作的可靠性并增大了牵引力,保证操作运行平稳。在增强仿形操作可靠性和自动停止功能的基础上可同时操作多台装置。方向转换开关能够实现右向/左向运行。导向装置是螺钉锁定型,导向轮的角度和长度可调节。新的限位开关系统,使限位定位块的高度限制范围大大放宽。上述特性在“焊接有效性”和“由不熟练的操作人员进行操作”方面表现得尤为出色。

  • 描述
  • 视频
  • 技术规格

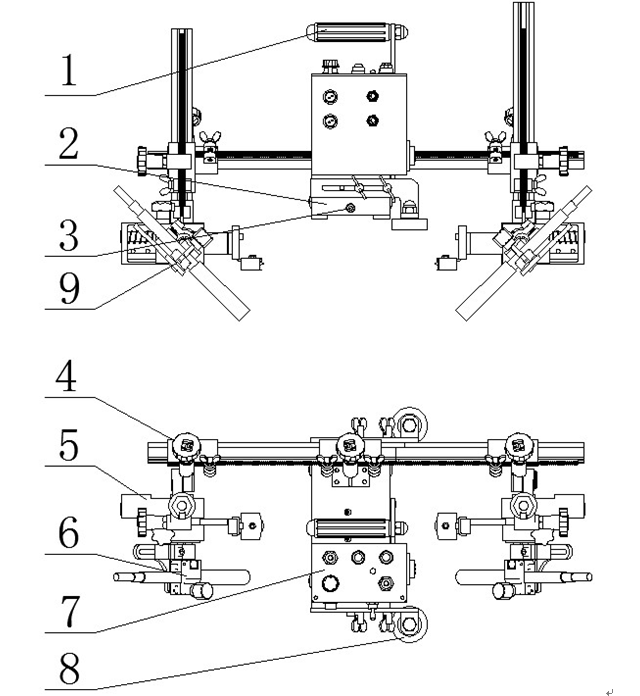

HK-8H由小车本体、控制箱,X-Y滑块,焊枪夹具,导向轮等部件组成。

1)  手提手柄:搬移机器请紧握此手柄。

2)  小车主体:也是小车的驱动装置的载体,包括电机,行星减速箱,驱动轮等。

3)  自动停止开关

机器两端都设有限位开关,即焊接停止开关。

4)  横移座:旋此手轮可左右调整焊枪位置。

5)  浮动装置:此装置可跟据工件的变形量进行实时浮动,确保焊枪与焊道的距离始终保持一致,以保证焊缝美观。

6)  角度微调装置:用此装置可准确引导焊枪对准焊接部位。

7)  控制箱:可以调节小车的所有动作,详细内容参考后续的“控制面板说明”

8)  调节导轮

9)焊枪夹持器:是固定焊枪的装置,维修及调整是方便焊枪的拆卸。

技术规格

项目

技术规格

类型

HK—8H

机器重量

31 Kg

驱动方法

四橡胶轮驱动

牵引力

30  Kg

焊接速度

150~~1200 (mm/min)

跟踪方式

导轮型

导轮高度

有三种选择方式

焊炬调节范围

作业角:360°

进行角:10°

焊炬

弯枪或直枪

焊炬锁紧装置

适用于弯枪或直枪

自动停止功能

靠前后两端限位器

外形尺寸(长x宽x高 )

593x406x320 mm

配置

 1) 主体部件                 1套

 2) 控制导线                 1条

 3) 专用焊炬(选配件)      (用户另购)

 4) 保险(2安)              1支

 5) 内六角扳手               1套

 6) 操作使用说明书           1份

 7) 产品合格证               1份

 8) 保修单                   1份
